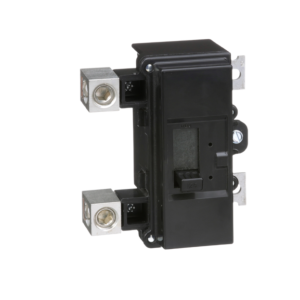

BREAKER SD 2 X 125 QOM2125VH

Este interruptor automático termomagnético en caja moldeada de la prestigiosa línea Square D pertenece a la serie de marcos QOM2, diseñada específicamente para montarse como breaker principal de acometidas o subpaneles de distribución. Su arquitectura bipolar analíticamente diseñada aloja un mecanismo de disparo libre de posición que interrumpe simultáneamente las dos fases vivas del sistema ante fallas de sobrecorriente prolongada (acción térmica por bimetal) o cortocircuitos de alta magnitud (acción magnética instantánea). La variante con sufijo VH eleva el estándar industrial al ofrecer una capacidad interruptiva reforzada de 22kA (22,000A) a una tensión nominal de 120/240 Voltios de corriente alterna (V~), superando con creces los requerimientos estándar de las zonas urbanas e industriales con alta densidad de carga. El bloque está inyectado en resina fenólica termoestable de alta densidad aislante, y viene sellado herméticamente de fábrica con su acabado visual original gris oscuro/negro, incorporando una ventana de visualización mecánica frontal con indicador Visi-Trip que se torna de un color rojo brillante cuando el breaker se ha disparado, facilitando el diagnóstico visual instantáneo en el tablero.

ESPECIFICACIONES TÉCNICAS:

• Tipo de componente: Interruptor automático termomagnético principal en caja moldeada (Main Breaker / Frame QOM2).

• Acabado superficial o color: Caja de resina fenólica negro mate de alta resistencia térmica y dieléctrica.

• Dimensiones estándar: Altura aproximada de 142mm, ancho de 128mm y profundidad de 91mm (diseño compacto atornillable de marco QOM2).

• Amperaje nominal / Configuración: 125 Amperios (125A) continuos con configuración bipolar (2 Polos / 2 Fases activas).

• Capacidad interruptiva máxima: 22kA (22,000A) AIR a una tensión nominal de 120/240 V~ (Corriente alterna a 50/60 Hz).

• Material base o Norma técnica: Cumple rigurosamente con la norma UL 489, CSA certificado y homologado según las especificaciones del Código Eléctrico de Costa Rica (NEC). Bornes de conexión para cables de aluminio o cobre (Al/Cu) que soportan un rango de calibres desde 4 AWG hasta 2/0 AWG.

• Usos típicos: Interruptor principal de seguridad en centros de carga residenciales grandes (QO y Homeline compatibles con marco QOM2), tableros de distribución industrial ligera, talleres de soldadura pesada, locales comerciales y estaciones de bombeo de agua en fincas.
