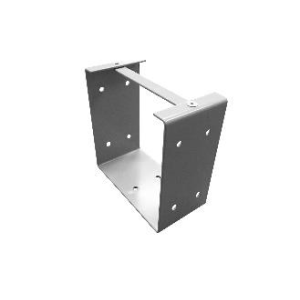

UNION DUCTO 3" DAE3UHP

DESCRIPCIÓN

La unión para ducto metálico portacables de 3 x 3 pulgadas (Ref. DAE3UHP) es un accesorio de acople mecánico de alta precisión, diseñado para la fijación, alineación y empalme estanco entre dos tramos rectos de canalización de 3 x 3 pulgadas, o bien para la interconexión entre un tramo de ducto y sus respectivos accesorios de desviación (codos, tés o reducciones). Fabricada en lámina de acero galvanizado de grueso calibre, esta pieza está tratada con un revestimiento anticorrosivo fosfatizado y un acabado final en pintura electrostática horneada al calor, garantizando una protección integral contra la oxidación, el impacto mecánico y el desgaste en entornos comerciales e industriales.

Su estructura de acople envolvente asegura una perfecta continuidad estética y lineal a lo largo de la ruta de canalización, evitando pandeos, deformaciones o desalineaciones en tramos aéreos suspendidos o adosados a paredes y estructuras. En su parte interna, la unión DAE3UHP posee bordes totalmente lisos y libres de bordes filosos o rebabas, resguardando la cubierta aislante de los cables de potencia, líneas de control o cableado estructurado durante las labores de tendido e inspección. Asimismo, actúa como un puente galvánico efectivo que garantiza la continuidad eléctrica de masa en toda la trayectoria, cumpliendo con las exigencias normativas para un correcto sistema de puesta a tierra.

ESPECIFICACIONES TÉCNICAS

• Tipo de producto: Accesorio de empalme / Cople o unión para ducto metálico portacables (Wireway Connector / Coupling).

• Referencia / Modelo: #DAE3UHP.

• Compatibilidad de sección: Diseñada para ensamble e interconexión modular estanca en ductos de sección cuadrada de 3 x 3 pulgadas (76.2 mm x 76.2 mm).

• Material de fabricación: Lámina de acero galvanizado de calibre estructural, tratada con capa anticorrosiva de fosfato y terminada en pintura electrostática horneada.

• Sistema de fijación y montaje: Estructura envolvente con perforaciones pretroqueladas para sujeción mediante la tornillería estándar del sistema, asegurando una junta rígida e indeformable frente a fuerzas de tracción o vibración.

• Propiedades físicas y de desempeño: Elevada resistencia mecánica, excelente continuidad de masa galvánica para el sistema de puesta a tierra, bordes interiores suavemente pulidos para proteger el aislamiento de los conductores y sellado perimetral contra la acumulación de polvo e impurezas.

• Compatibilidad de sistema: Integración modular exacta con la línea de ductos metálicos de 3" x 3" (como el modelo DAE38HP) y accesorios de la misma serie (flangers DAE3FHP, tés DAE3THP y tapas finales DAE3EHP).

• Usos típicos del artículo en proyectos reales: Extensión y empalme de tramos continuos de ducto en naves industriales, centros de procesamiento de datos (CPD), salas de máquinas, locales comerciales de gran formato, cuartos de tableros eléctricos e instalaciones hospitalarias.
